机床夹具的作用、分类和组成

机床夹具的作用

（1）保证加工精度：通过机床夹具准确确定工件与刀具、机床之间的相对位置关系，从而保证加工精度。

（2）提高生产效率：机床夹具能够快速定位和夹紧工件，减少辅助时间，提高生产效率。

（3）减轻劳动强度：机床夹具采用机械、气动、液动等夹紧装置，可以减轻工人的劳动强度。

（4）扩大机床的工艺范围：利用机床夹具，能扩大机床的加工范围，例如在车床或钻床上使用镗模可以代替镗床镗孔，使车床、钻床具有镗床的功能。

机床夹具的分类

1 按夹具的应用范围分类

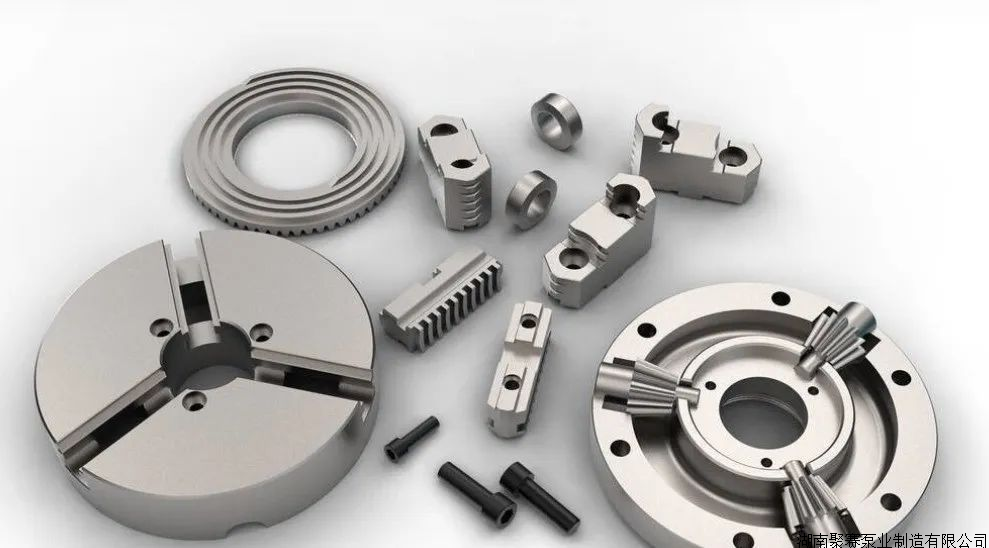

（1）通用夹具：通用夹具是指结构已经标准化，且有较大适用范围的夹具，例如车床用的三爪卡盘和四爪卡盘，铣床用的平口钳及分度头等。

（2）专用机床夹具：专用机床夹具是针对某一工件的某道工序专门设计制造的夹具，适于在产品相对稳定、产量较大的场合应用。

（3）组合夹具：组合夹具是用一套预先制造好的标准元件和合件组装而成的夹具，结构灵活多变，设计和组装周期短，夹具零部件能长期重复使用，适于在多品种单件小批生产或新产品试制等场合应用。

（4）成组夹具：成组夹具是在采用成组加工时，为每个零件组设计制造的夹具。当改换加工同组内另一种零件时，只需调整或更换夹具上的个别元件，即可进行加工。适于在多品种、中小批生产中应用。

（5）随行夹具：随行夹具是一种在自动线上使用的移动式夹具。在工件进入自动线加工之前，先将工件装在夹具中，然后夹具连同被加工工件一起沿着自动线依次从一个工位移到下一个工位，直到工件在退出自动线加工时，才将工件从夹具中卸下。

2 按使用机床类型分类

机床类型不同，夹具结构各异，可将夹具分为车床夹具、钻床夹具、铣床夹具、镗床夹具、磨床夹具和组合机床夹具等类型。

3 按夹具动力源分类

按夹具所用夹紧动力源，可将夹具分为手动夹紧夹具、气动夹紧夹具、液压夹紧夹具、气液联动夹紧夹具、电磁夹具、真空夹具等。

专用机床夹具的组成

1 定位元件：定位元件是用来确定工件正确位置的元件。被加工工件的定位基面与夹具定位元件直接接触或相配合。

2 夹紧装置：夹紧装置是使工件在外力作用下仍能保持其正确定位位置的装置。

3 对刀元件、导向元件：对刀元件、导向元件是指夹具中用于确定（或引导）刀具相对于夹具定位元件具有正确位置关系的元件，例如钻套、镗套、对刀块等。

4 连接元件：夹具连接元件是指用于确定夹具在机床上具有正确位置并与之连接的元件，例如安装在铣床夹具底面上的定位键等。

5 其它元件及装置：根据加工要求，有些夹具尚需设置分度转位装置、靠模装置、工件抬起装置和辅助支承等装置。

6 夹具体：夹具体是用于连接夹具元件和有关装置使之成为一个整体的基础件，夹具通过夹具体与机床连接。

定位元件、夹紧装置和夹具体是夹具的基本组成部分，其它部分可根据需要设置。
