化工工业用泵的分类和特性

01泵的分类

   根据泵的工作原理和结构，泵主要分为三大类：叶片式泵、容积式泵和其他类型泵。

   其中，叶片式泵又分为离心泵、旋涡泵、混流泵和轴流泵；容积式泵又分为往复泵和转子泵。

   离心泵根据不同的结构又分为多种形式的离心泵，如下图示：

   旋涡泵主要分为单机泵、多级泵和离心旋涡泵三种。

   往复泵根据工作原理和结构又分为电动泵和蒸汽直接作用泵，电动泵包含柱塞泵、隔膜泵和计量泵。

   转子泵主要分为齿轮泵、螺杆泵、罗茨泵和滑片泵。

   其他类型泵主要指喷射泵、电磁泵等。

   不同泵的适用工作范围有所不同，如下图示：

02泵的特性表

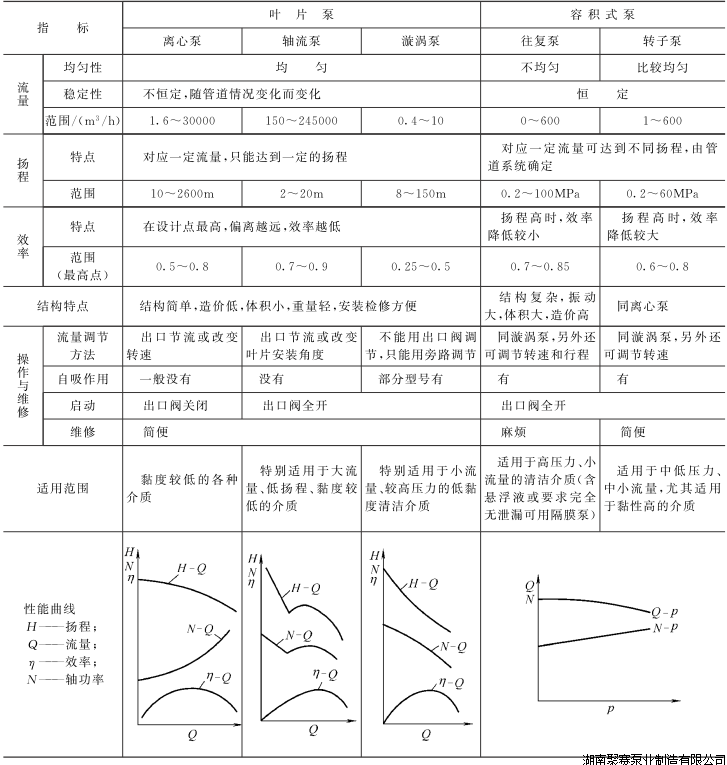

不同泵的工作特性如下图所示：

03工业用泵的选用原则

工业用泵的一般选用原则如下：

1. 名称：进料泵

   工作特点：流量稳定；一般扬程较高；部分工艺原料黏度大；工作时不能停车。

   选用原则：一般选用离心泵；扬程很高时可选用容积式泵；备用率100%。

2. 名称：回流泵

   工作特点：流量变动范围大；工作可靠性要求高。

   选用原则：一般选用离心泵；备用率50%~100%。

3. 名称：循环泵

   工作特点：流量稳定，扬程较低；介质种类较多。

   选用原则：选用离心泵；根据工作介质选用泵的材料和型号；备用率50%~100%。

4. 名称：产品泵

   工作特点：流量小扬程低；部分工艺产品泵间断操作。

   选用原则：宜选用离心泵；对纯度高或贵重产品，备用率100%，间断操作的产品泵一般不设备用泵。

5. 名称：排污泵

   工作特点：流量小扬程低；污水中经常会有腐蚀性介质；需要控制流量

   选用原则：选用污水泵、渣浆泵，常用耐腐蚀材料。
