API610石化泵解析（一）
在石油、天然气及化工行业，泵是生产流程的“心脏”。而API610标准作为全球公认的石化离心泵设计规范，定义了极端工况下的安全与可靠性要求。本文将深入解析API610标准内容。
一、石化标准规范
石化泵是石化装置的心脏。很多关键工位的泵是伴随着化工装置的工艺包开发而来的。工艺包包括说明书、工艺流程图、管道仪表流程图(PID)、建议的设备布置图、工艺设备一览表、工艺设备数据表。
石化泵介质可能包括高温、高压、易燃、易爆、易挥发、含颗粒、含气、磨蚀、腐蚀、有毒和高危等特点。
目前，世界上最权威的泵标准化组织有三个：
美国标准协会ANSI（American National Standards Institute）所属的B73标准；
国际标准化组织ISO（International Standards Organization）所属的TC-115标准；
美国石油协会API（American Petrochemical Institute）所属的610标准。
API610 《石油、石化和天然气工业 用离心泵》，该标准以石油化工公司等用户为主体，由美国石油协会（ American Petroleum Institute ）编制，最新版为2021年的第12版，API610标准根据化工行业发展，每5-7年修订升版。目前该标准是石化用户和设计院引用最多的执行标准，是石化离心泵的设计、制造等的主要依据。API 610标准对泵的设计和制造质量要求非常严，所以按API标准生产的泵价格也高，因为质量成本增加了。
API682 《离心泵和旋转泵用 轴封系统》，是关于机械密封和冲洗系统的详细规定，目前版本是2014年的第4版。
中石化关于离心泵机械密封及系统有附件标准：
SPTS-RE04-T001《重载离心泵轴径系列》
SPTS-RE04-T002《机械密封压盖及密封接口方位和尺寸》
SPTS-RE04-T006《离心泵用机械密封及系统采购技术规范》
API671《石油化工和天然气工业 用联轴器》，关于联轴器的规定，最新版为2020年的第5版。
API614《润滑、轴封和控油系统及辅助设备》，关于润滑油站等的规定，最新版为2022年的第6版。
API670《机械保护系统》，关于振动、位移和轴承温度监测系统的规定，最新版为2014年的第5版，R2022年修订。
ISO-International Organization for Standardization 《国际标准化组织》离心泵属于 Ⅰ类 技术标准—石化泵
（1）ISO 9905 , GB/T 16907 不适用蓄能泵和石油、化工和天然气行业；
（2）ISO 13709-2009 适用于石油、化工和天然气行业，等同于API 610-11TH，2010。
（3）API 610-12TH, 2021 标准。
属于Ⅱ类 技术标准—化工泵ISO 5199, GB/T 5656
属于Ⅲ类技术标准—清水泵ISO 9908, GB/T 5657
二、泵等级划分及分类

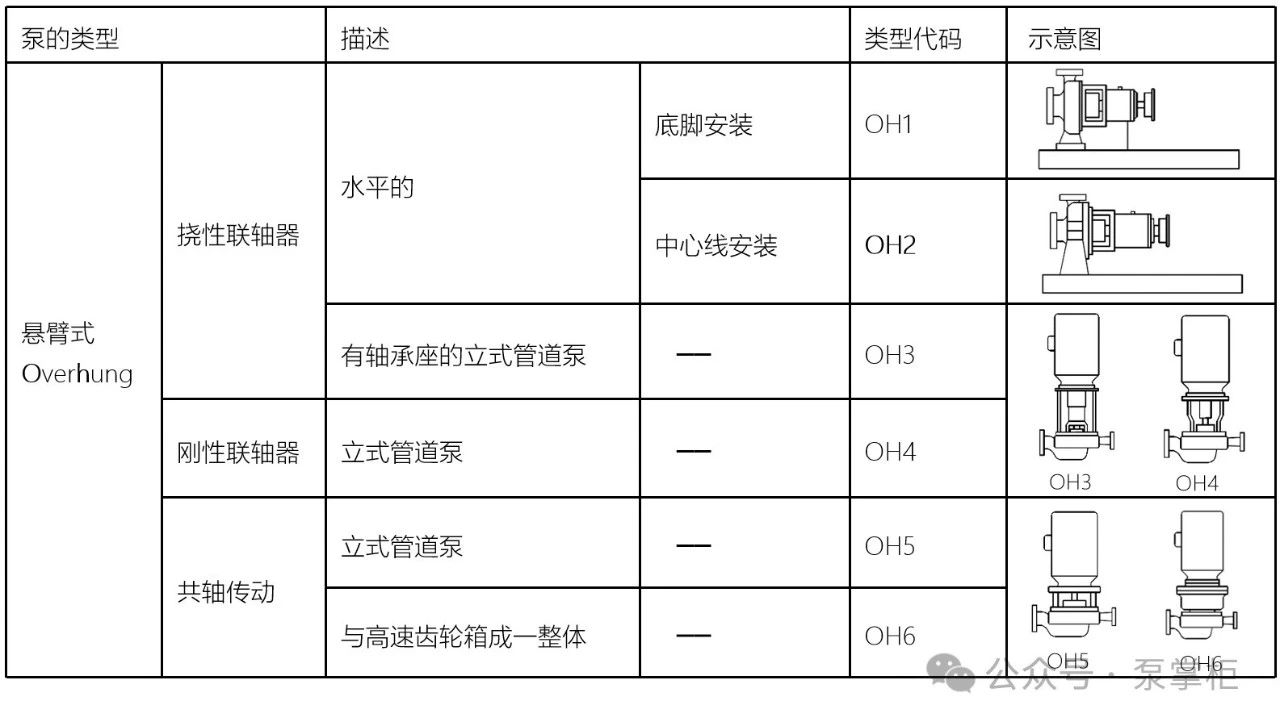

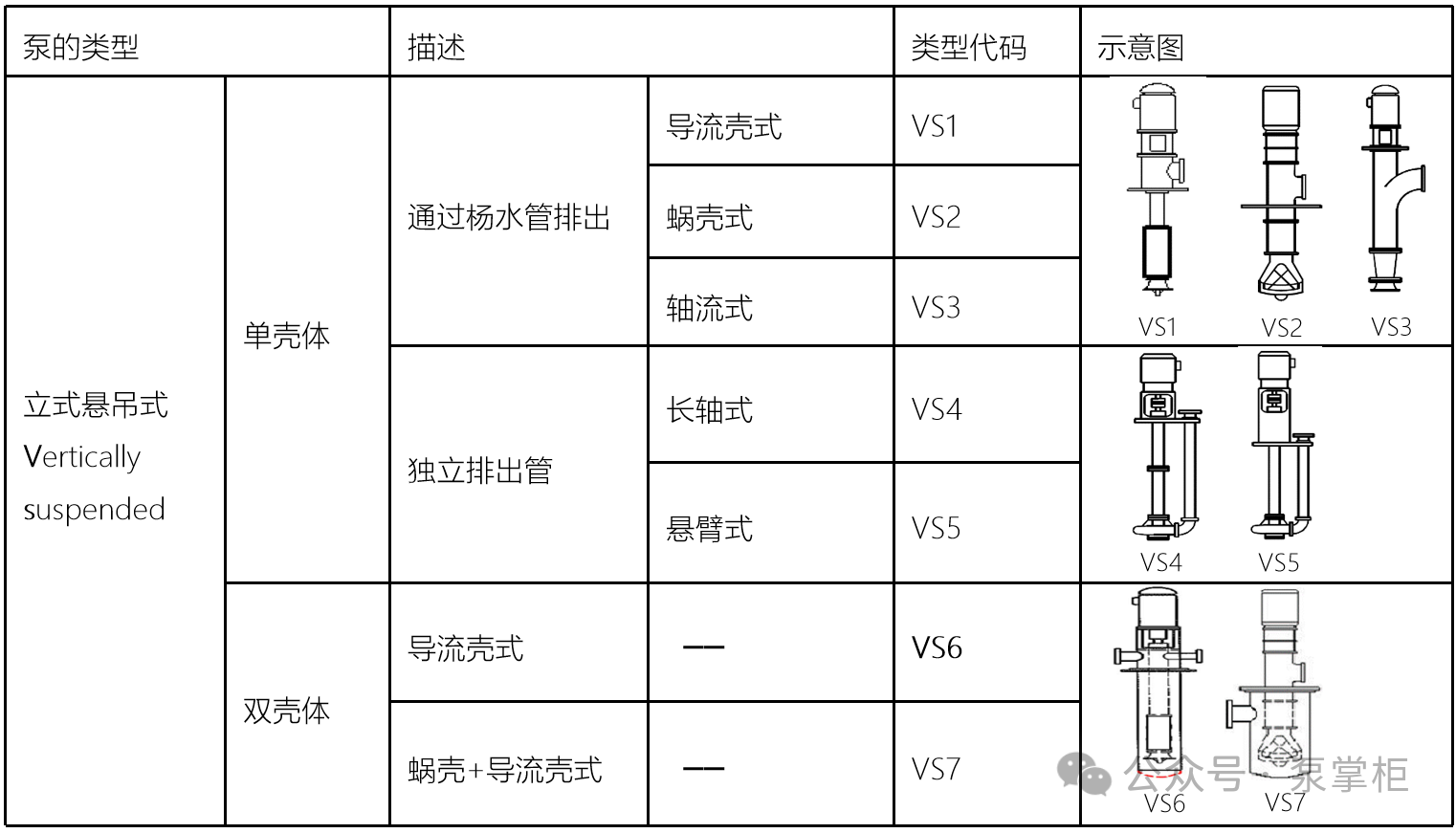

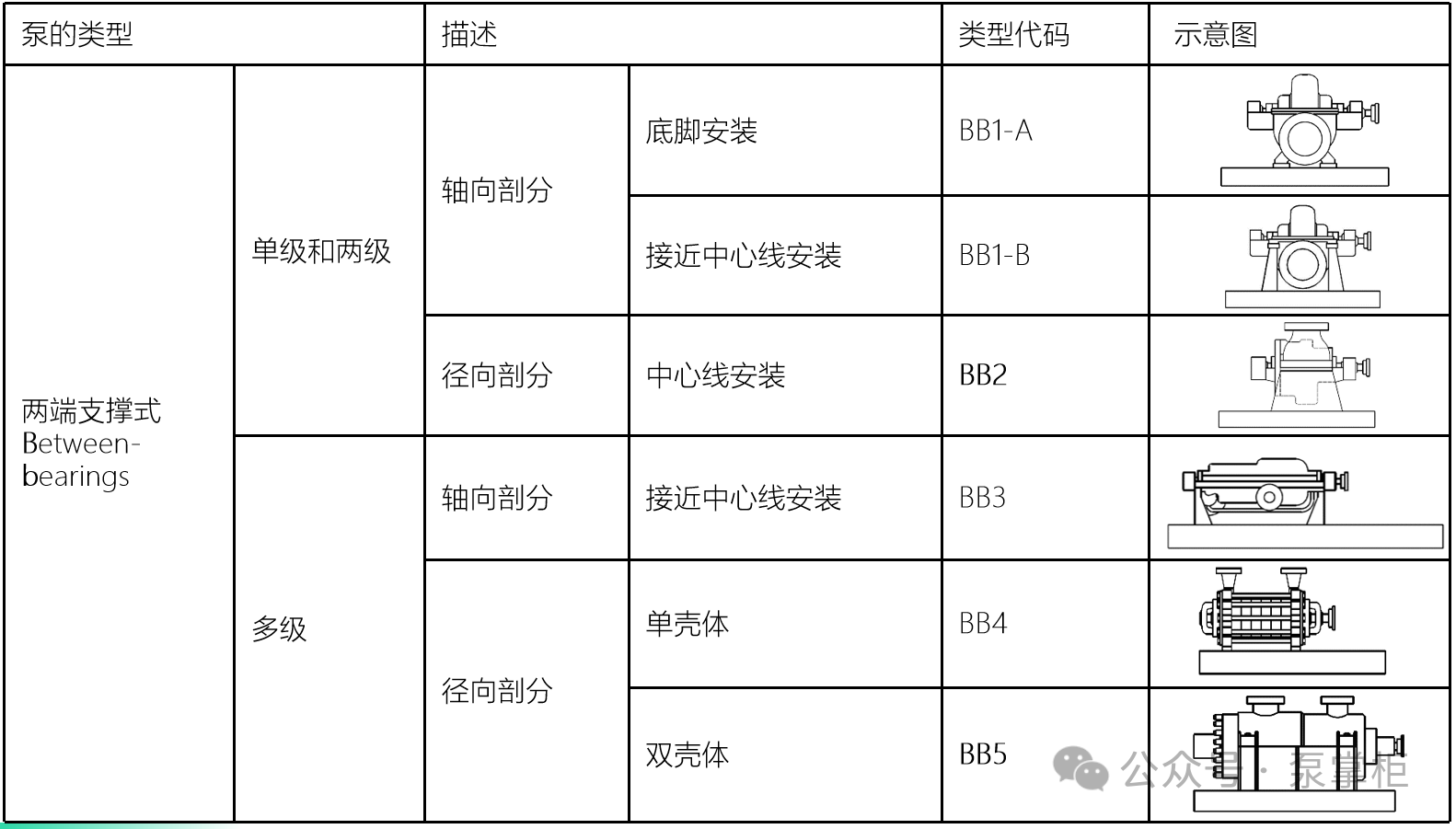

主要泵型类别结构介绍

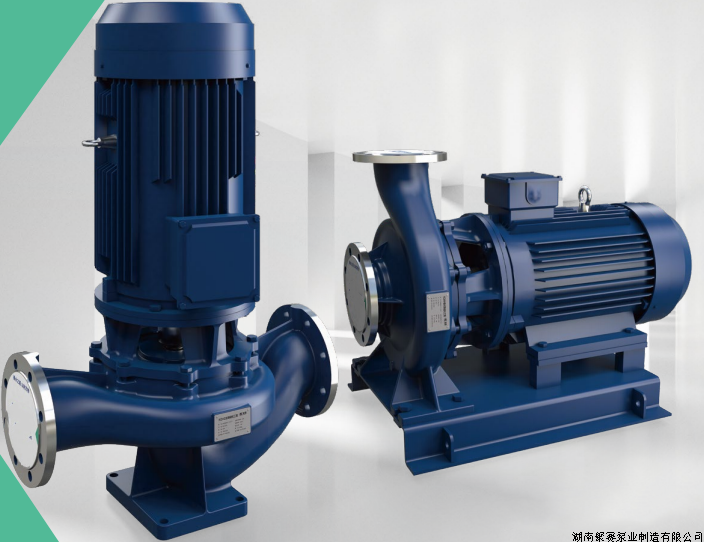

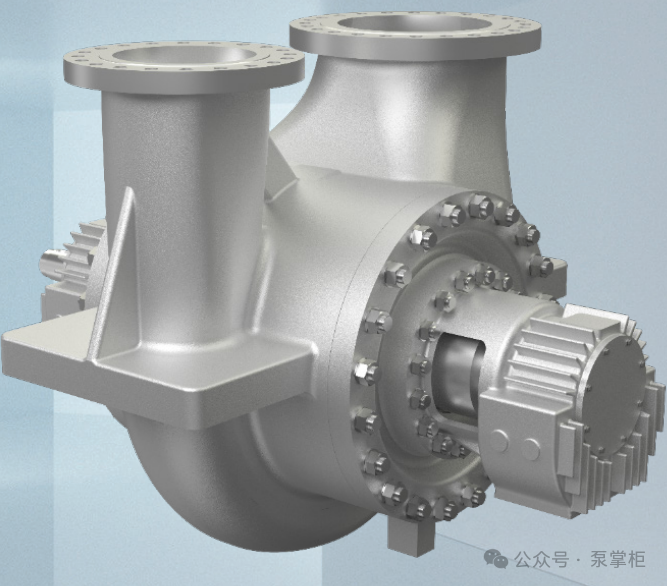

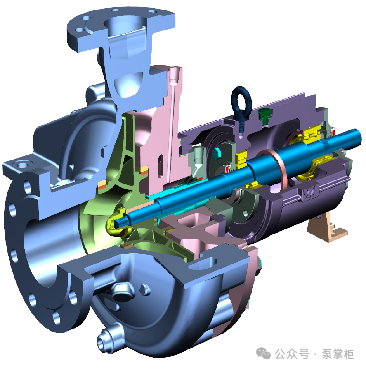

OH1化工流程泵（KZA系列）：
流量Q=0.5~3000m3/h
扬程H=4~230m
工作压力（P）：2.5Mpa
工作温度（t）：-45℃~+180℃
标准转速(n)：2950r/min和1475r/min
应用场合：本系列泵适用于输送清洁或稍有污染且不含固体颗粒的中性或稍有腐蚀的液体，不适用输送强腐蚀液体。

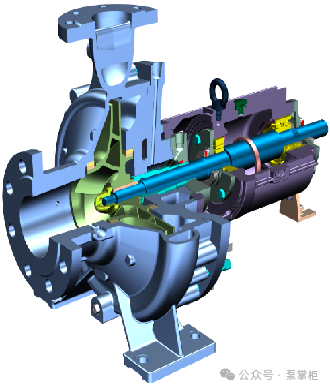

OH2化工流程泵（KZE系列）：
流量Q=0.5~3000m3/h
扬程H=4~230m
工作压力（P）：5.0Mpa
工作温度（t）：-45℃~+400℃
标准转速（n）：2950r/min 和 1475r/min
应用场合：本系列泵适用于输送清洁或稍有污染且不含固体颗粒的中性或稍有腐蚀的液体，不适用输送强腐蚀液体。
OH3/4/5标准化工泵（KQH、KQWH系列）
流量Q：～600 m3/h
扬程H：～120 m
工作压力（P）:2.5 MPa
工作温度（t）： -25℃～+120℃
转速： 1480 r/min和2980 r/min
应用场合：适用于部分化工、油品输送和部分酸、碱、盐、空调、采暖、卫生用水、环保、水处理、冷却冷冻系统，液体循环和供水、增压及灌溉等领域中具有⼀定腐蚀性的冷水和热水输送 。
BB1输油管线泵（KSY系列）：
流量Q：131～8000 m3/h
扬程H：31～360 m
工作压力（P）:15 MPa
工作温度（t）： 液体最高温度≤130℃
转速： 990 r/min，1480 r/min和2980 r/min
应用场合：在长输管线中用作给油泵、输油主泵；用于短线油品输送，如：油田集输，罐区调储、炼油流程掺稀混合等；码头油品油轮装卸、罐储、装车、外调等管输；输送油水混合物、水等各种化工介。

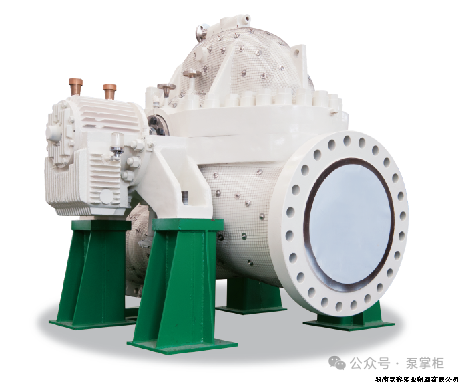

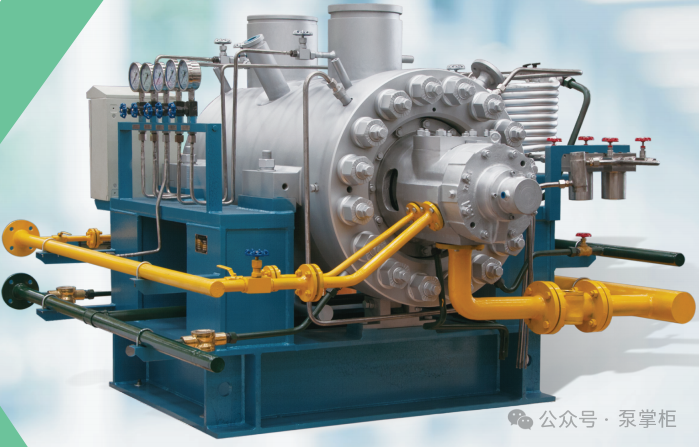

BB2化工流程泵（KR系列）
流量Q=35~5000 m3/h
扬程H=30~520 m
工作温度（t）：-45~450 ℃
转速（n）：980、1480、2980 r/min
应用场合：输送低温和高温液体；输送中性或腐蚀性，清洁或含有少量固体颗粒的液体。特别应用于：石油精制、石油化工和化学工业、煤化工、海水淡化、环保工程、化工厂、炼油厂、热电厂、冶金、制糖、制药、造纸和纸浆业、合成纤维、供水、供热和空气调节等领域

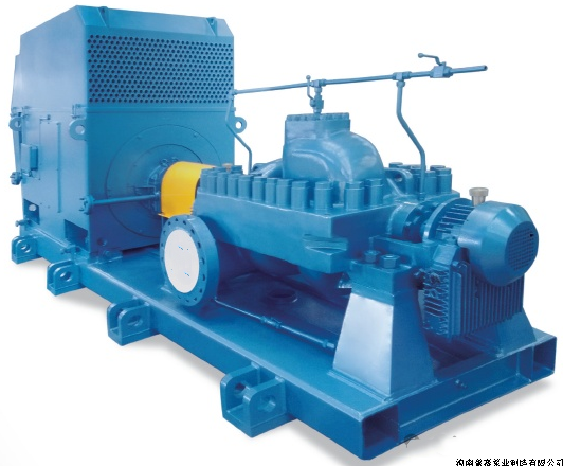

BB3化工流程泵、输油泵、注水泵（KM系列）
流量Q=50~1500 m3/h
扬程H=260~1400 m
工作压力（P）:15 MPa
工作温度（t）：≤ 200℃
转速（n）：1480、2980 r/min
应用场合：应用于石油开采、油品管线输送、石油化工、化工、煤化工、电厂、海水淡化、钢铁、冶金等，也可用作煤化工中的灰水泵、主洗涤泵、贫甲醇输送泵，化工行业的液力回收透平，化肥、合成氨装置的贫液泵和富液泵等。还可应用于钢厂除焦除磷、油田注水、锅炉给水及其它高压场合。

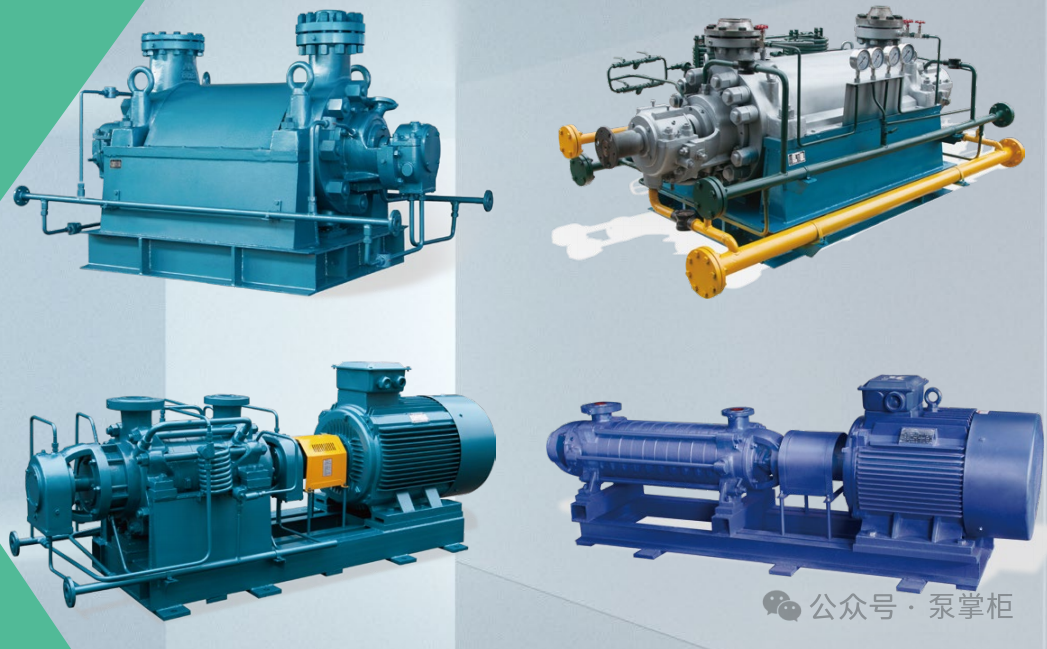

BB4锅炉给水泵（DG系列）
流量Q=3.75~500 m3/h
扬程H=49~2160 m
工作压力（P）:20 MPa
工作温度（t）：≤180℃
转速（n）：2980 r/min
应用场合：锅炉给水以及其它高温清水。
BB5锅炉给水泵（TDG系列）
流量Q=35~620 m3/h
扬程H=400~2000 m
工作温度（t）：＜200℃
转速（n）：2980 r/min
应用场合：锅炉给水泵主要用泵电厂、石化、煤化工等系统中的锅炉给水，也可应用于其它输送高压清水的应用场合。

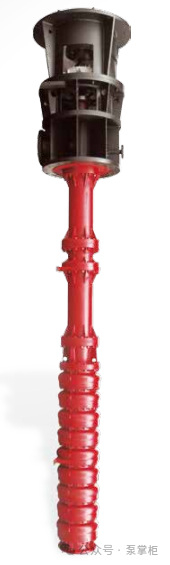

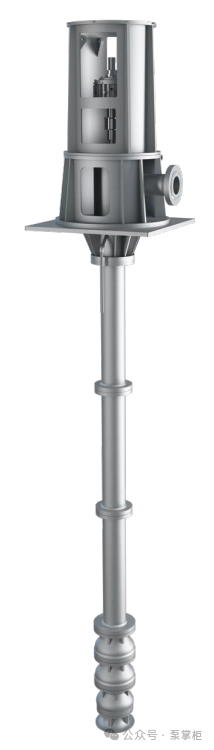

VS1石油化工用泵（KQR系列）
流量Q=＜1000 m3/h
扬程H=＜400m
工作压力（P）:5 MPa
工作温度（t）：＜590℃
液下深度（m）：＜20m
应用场合：用于10~100MW太阳能热电CSP电站，输送280~600℃的熔融硝酸盐，光热冷盐泵、光热热盐泵、凝结水泵

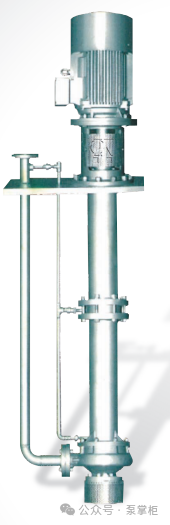

VS4石油化工用泵（KQYH系列）
流量Q=＜350 m3/h
扬程H=＜76m
工作压力（P）:1.6 MPa
工作温度（t）：-20~80 ℃
液下深度（m）：＜6m
应用场合：适用于输送清水、污水以及部分酸、碱、盐类和其它有一定腐蚀性的有机或无机化工介质。热电厂、制药厂、化工厂、造纸厂、食品厂、水泥厂、炼钢厂、废水污水处理。
VS6石油化工立式泵（LDTN/KNL系列）
流量Q=＜2250 m3/h
扬程H=＜390m
工作压力（P）:10 MPa
工作温度（t）：＜80 ℃
液下深度（m）：＜9m
应用场合：主要应用于低汽蚀、低温工况，适合输送清洁或含轻微颗粒的介质。尤其适合输送易汽化介质，低温介质。该产品也适用于NPSH或安装基面受限制的化工流程中输送物化性能类似于水的介质，输送介质温度不得超过80℃。
石化泵输送的介质多为高温、高压和腐蚀等，性质复杂，同一介质在不同的温度、浓度下也不相同。这给材料的选择带来一定的难度。
用户对材料选择有明确提出且符合相关标准要求，按用户指定材料选择。
用户如无明确要求，应根据用户提供的介质性质、温度、浓度等工况条件，再选择合适的材料。

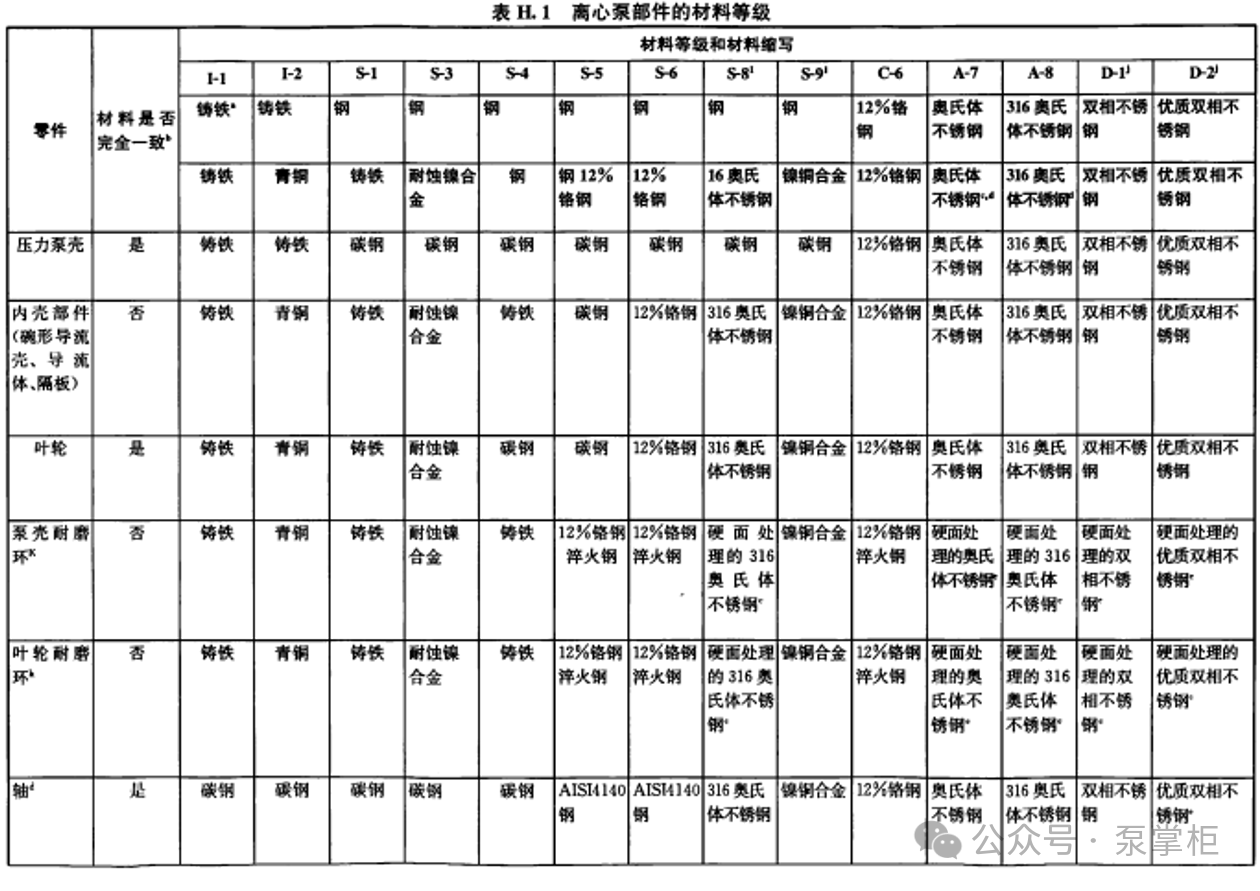

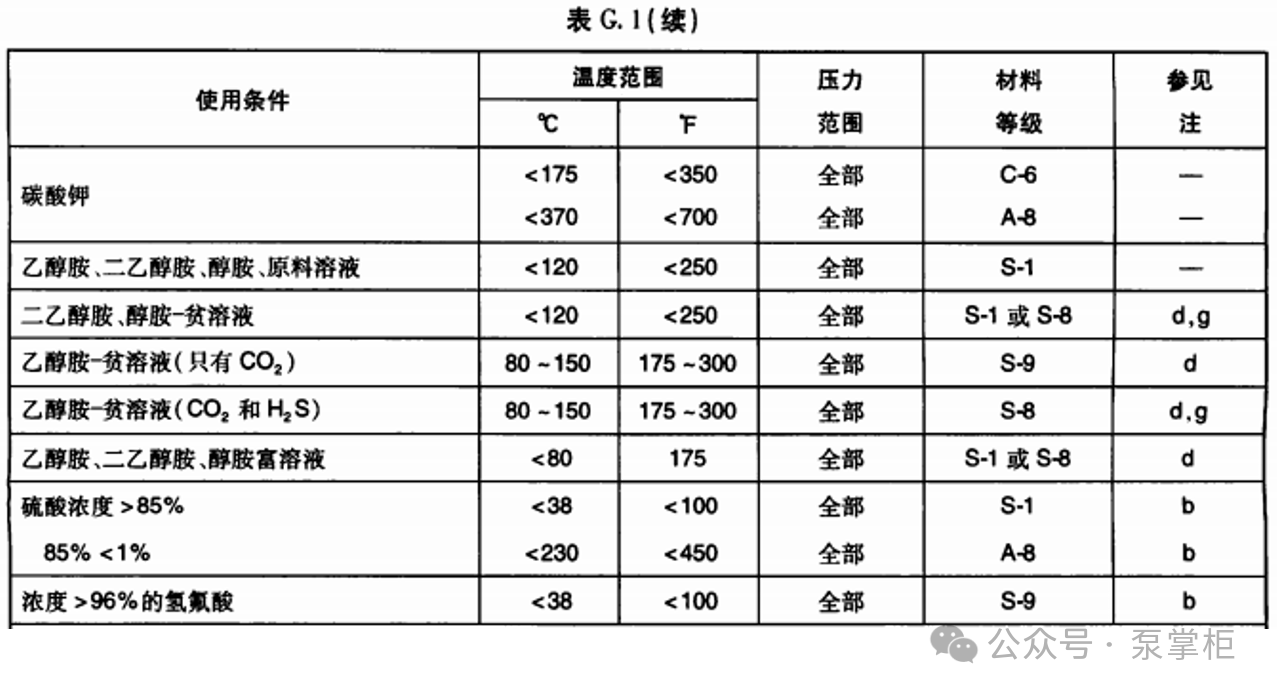

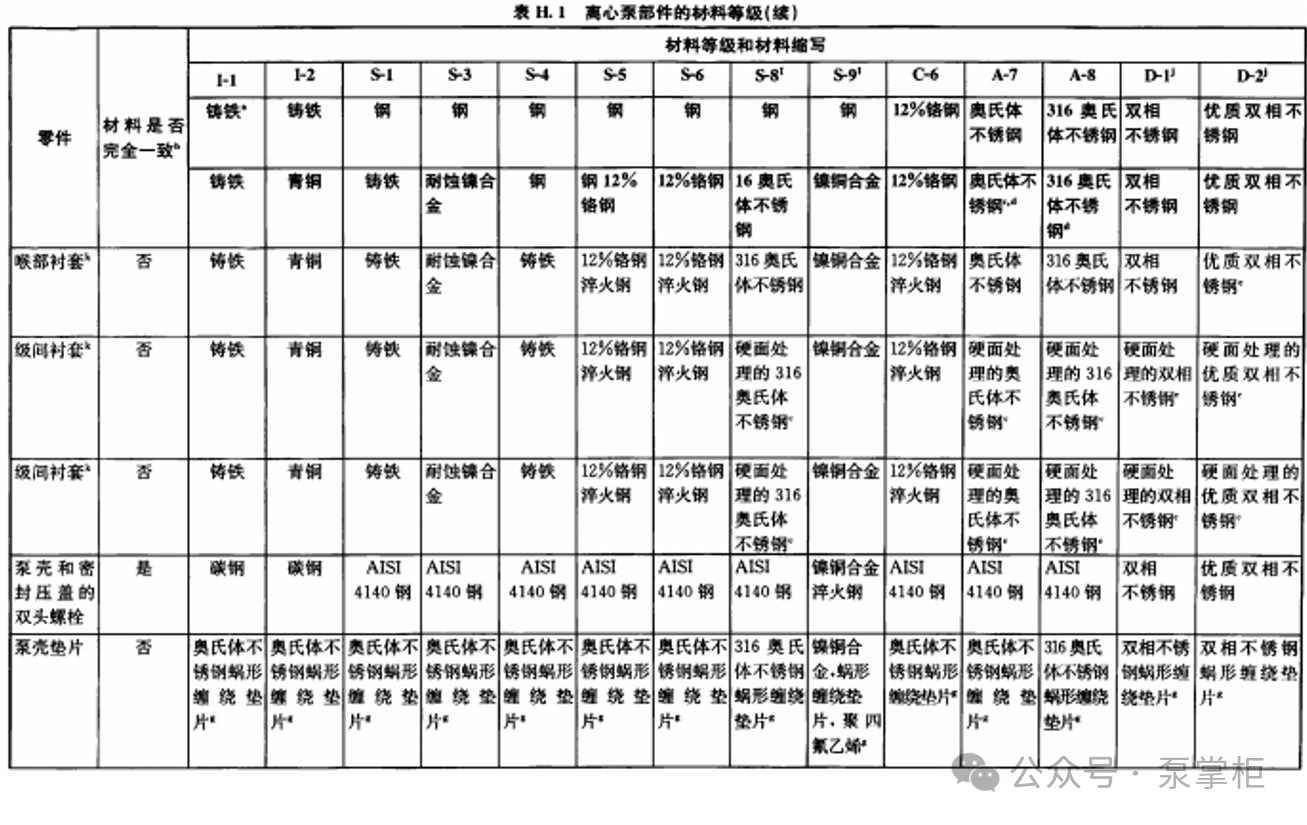

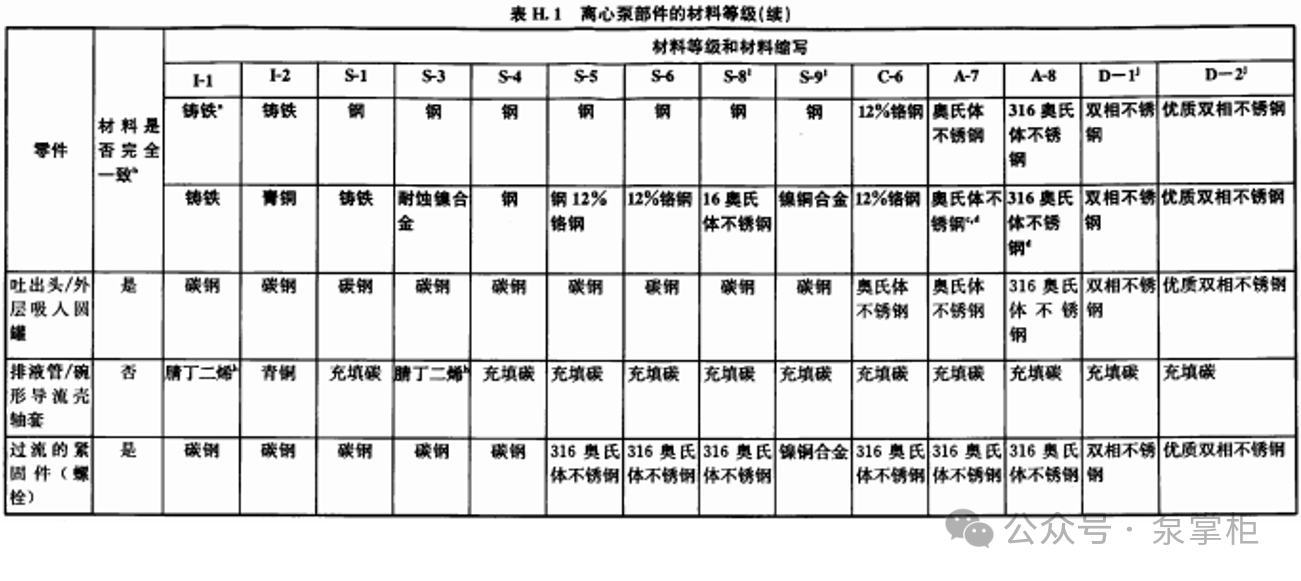

具体材料选择参见API 附录G
